CHG系列信号隔离器
信号转换：PT100、4-20mA、0-5V、0-10V等各种模拟信号转换，匹配不同接口设备。
信号隔离：输入、输出、电源三端口隔离，消除干扰，保护后端设备

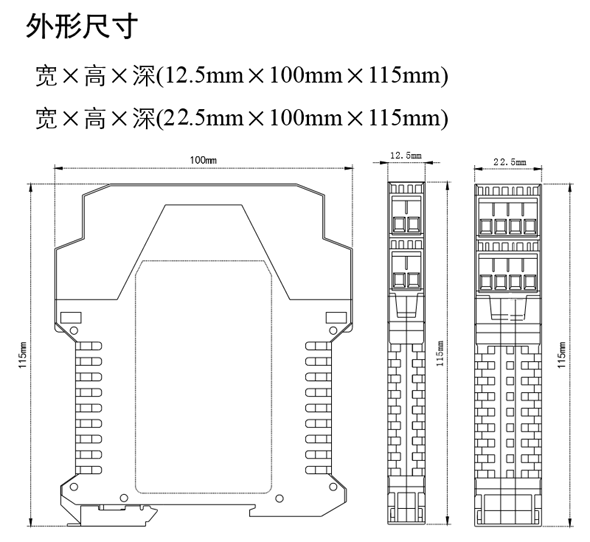

超薄外壳设计，厚度12.5mm隔离器
自主研发生产，掌握核心技术，根据客户要求定制
常用参数型号：
CHG-F6 4-20mA输入 4-20mA隔离输出
CHG-F3 4-20mA输入 0-10V隔离输出
CHG-C6 0-10V输入 4-20mA隔离输出
CHG-C3 0-10V输入 0-10V隔离输出
CHG-P6 PT100铂电阻输入 4-20mA输出
CHG-K6 K分度热电偶输入 4-20mA输出

选型要点：
根据现场需要，选定输入信号、输出信号，特殊要求可定制。
4-20mA 信号需区分是否有环路配电。

输入、输出信号范围代码
尾标1
输入信号
 尾标2 输出信号
A
0～5V
1
 0～5V
B
1～5V
2
 1～5V
C
0～10V
3
 0～10V
D
-10～10V
4
 -10～10V
E
0～20mA
5
 0～20mA
F
4～20mA
6
 4～20mA
G
0～20mV
S
 特定参数
H
0-75mV
P
PT100
K
K型热电欧
S
特定参数


选型举例：
CHG-A6 表示
输入0～5V    输出4～20mA

CHG-F3表示
输入 4～20mA 输出0～10V

CHG-P6/0-200表示
PT100铂电阻输入， 4～20mA输出，温度范围0～200°C

CHG-K6/0-1300 表示
K分度热电偶输入，4～20mA输出，温度范围0～1300°C



选用4-20MA信号输入或输出时，请注意有源信号或无源信号。
