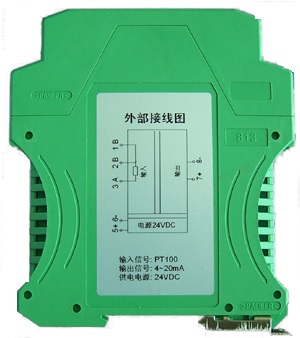

CHG系列信号隔离器，用于模拟信号隔离、匹配、转换
北京尺度方圆传感器有限公司
销售服务010-87273800 技术支持010-87259117

    信号转换：PT100、4-20mA、0-5V、0-10V等各种模拟信号转换，匹配不同接口设备。
    信号隔离：输入、输出、电源三端口隔离，消除干扰，保护后端设备。


联系电话：
010-87273800
13520131429（微信）
QQ:2277544303
性能参数
输入阻抗：电压型≥100KΩ
          电流型≤100Ω
输出阻抗：电压型≥10KΩ
          电流型≤500Ω
精    度：0.1%
超薄外壳设计 厚度12.5mm
三年质保，质量可靠
输入、输出、电源三隔离
厂家直销 备有现货
输入信号类型
电流信号：0-20mA 4-20mA 0-10mA
电压信号：0-20mV 0-75mV 0-100mV
          0-5V 0-10V 1-5V 等
PT100 热电偶等温度信号
输出信号类型（一路输出或两路输出）
电流信号：0-20mA 4-20mA 0-10mA
电压信号：0-20mV 0-75mV 0-100mV
          0-5V 0-10V 1-5V 等
选型要点
根据现场需要，选定输入信号、输出信号，特殊要求可定制。
输入、输出信号范围代码
尾标1
输入信号
 尾标2 输出信号
A
0～5V
1
 0～5V
B
1～5V
2
 1～5V
C
0～10V
3
 0～10V
D
-10～10V
4
 -10～10V
E
0～20mA
5
 0～20mA
F
4～20mA
6
 4～20mA
G
0～20mV
S
 特定参数
H
0-75mV

P
PT100

K
K型热电欧

S
特定参数


选型举例：
CHG-A6 表示
输入0～5V    输出4～20mA

CHG-F3表示
输入 4～20mA 输出0～10V

CHG-P6/0-200表示
PT100铂电阻输入， 4～20mA输出，温度范围0～200°C

CHG-K6/0-1300 表示
K分度热电偶输入，4～20mA输出，温度范围0～1300°C
