什么是二线制4～20mA

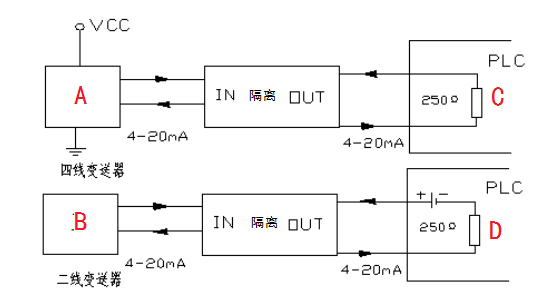

4～20mA信号分为二线制和四限制两种，选用设备时需注意区分，参考下面示意图。

一.4～20mA信号输出

A 四线制变送器 变送器A有单独的工作电源VCC,输出的4～20mA属于四限制信号（虽然只有两根线传输信号）。有些二次仪表输出4～20mA，一般都是四限制信号。
B 二线制变送器 变送器B没有单独工作电源，需要通过后端设备提供环路供电，也就是说信号和供电在一个回路里。B输出的就是二线制4～20mA信号。

二.4～20mA信号接收（输入）
C 用纯电阻采集4～20mA信号，接收端不提供环路供电。
D 接收端有环路供电，就属于二线制接收设备。
三.选型提示

4-20mA信号，需要有电流驱动电源，可以是在前端，也可是是在后端设备。不能没有驱动电源，也不能前后端设备都驱动。
