CHG系列信号隔离器
CF系
列信号隔离器

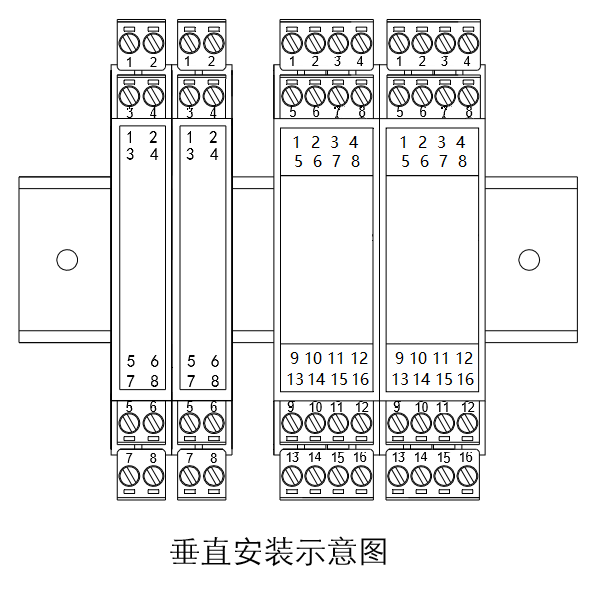

接线说明:
工作电源
⑤ 24V+ ⑥ 24VG
信号输出
⑦ 输出+ ⑧ 输出-
直流电流、电压信号输入
① 输入+ ② 输入- ③ 配电+
热电阻信号输入
① B ② B ③ A
称重mV信号输入
① mV信号输入+ ② mV信号输入-
③ 10VDC配电+④ 10VDC配电G
输入信号类型:
电流信号:0-20mA 4-20mA 0-10mA
电压信号:0-20mV 0-75mV 0-100mV
0-5V 0-10V 1-5V 等
PT100 热电偶等温度信号
输出信号类型(一路输出或两路输出):
电流信号:0-20mA 4-20mA 0-10mA
电压信号:0-20mV 0-75mV 0-100mV
0-5V 0-10V 1-5V 等
