信号隔离器原理

目前，信号隔离（变换）器从隔离方式上主要分为：变压器隔离方式，光电隔离方式等几种。
信号隔离器至今已有40多年的历史，早期的信号隔离器都是采用变压器隔离方式，它的特点是：性能稳定，寿命长，带负载能力强，隔离强度高，但电路复杂，制作工艺要求更高。
随着电子技术的发展，近些年来逐渐出现了利用光耦合器（optical coupler）生产的光电式隔离器，它的特点是：性能稳定，抗干扰能力强，而且线路简单，成本低廉，但相对于变压器隔离方式寿命略短。

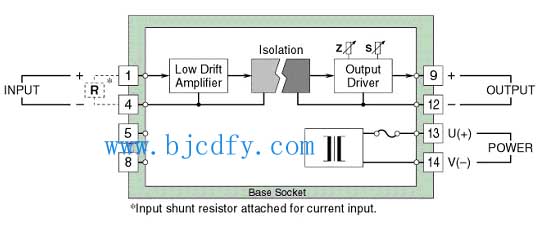

在一些现场干扰较大，工艺要求较高场合出现了变压器与光电联合方式的信号隔离器，它的隔离能力、抗无限射频和电磁干扰能力更强。信号隔离器的原理图如下：





图中可以看出，隔离器实现了输入对输出对电源对地的四端三重隔离电路设计，因此无需系统接地线路，给设计及现场施工带来极大方便。也正是由于这种信号线路无需共地的设计，使得检测和控制回路信号的稳定性和抗干扰能力大大增强，从而提高了整个系统的可靠性。另外，这种隔离器产品除具备极强的滤波能力外，还有更强的信号处理能力，能够接受并处理热电偶、热电阻、频率等各种信号。
