CF06交流信号隔离器
输入、输出、电源三端口隔离, 实现各种模拟信号隔离转换。
主要用途:
1.信号隔离:
输入、输出、电源三端隔离,实现对后端接收设备的隔离保护,消除对地回路干扰。
2.信号转换: 将交流电流或电压信号转换为标准模拟信号。

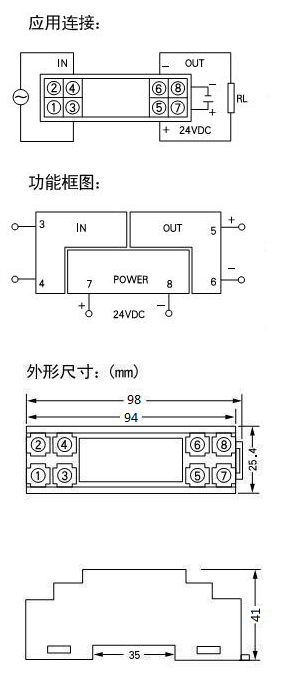

安装方式
35mm卡轨安装
输入信号:
交流电流:0~2Aac
0~5Aac 0~10Aac等
交流电压:0~100Vac 0~300Vac 0V~500Vac等
输出信号:
直流电流、电压信号,如4~20mA,0~20mA,
0~5V,0~10V,±10V等。
选型指南:
CF06-□□
例:CF06-B6
输入0~5Aac,输出4~20mA
输入输出范围尾标代码 |
尾标1 |
输入 |
尾标2 |
输出 |
A |
0~2Aac |
1 |
0~5V |
B |
0~5Aac |
2 |
1~5V |
C |
0~10Aac |
3 |
0~10V |
D |
0~100Vac |
4 |
-10~10V |
E |
0~300Vac |
5 |
0~20mA |
F |
0~500Vac |
6 |
4~20mA |
S |
特定参数 |
S |
特定参数 |
|
|
|
|
|
