CH6数字显示仪表contronix
原XSCH系列 生产商 北京尺度方圆传感器有限公司

CH6数字显示仪表说明

CH6数字显示仪表误差小于0.5%F.S,并具备调校、数字滤波功能

CH6数字显示仪表输入信号类型:万能输入,通过设定选择;适用于电压、电流、热电阻、热电偶温度信号

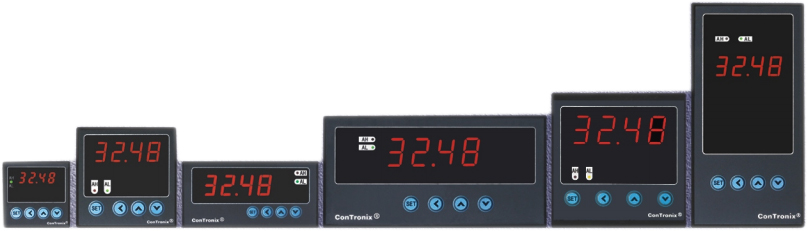

CH6数字显示仪表外形尺寸:160×80(横/竖),96×96,96×48(横/竖),72×72,48×48

CH6数字显示仪表工作电源:85--265VAC,12--36VDC.功耗小于7VA

CH6数字显示仪表基本配置
单显示、2点报警,外供24V可选配变送输出功能

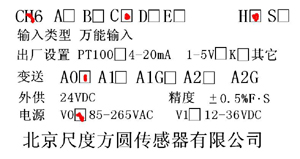

CH6数字显示仪表选型指南


面板尺寸代码
变送输出代码

A 160*80
A0 无变送输出

B 96*96
A1 4~20mA输出

C 96*48
A1G 4~20mA输出 输出与外供隔离

D 72*72

E 48*48
工作电源代码

V0 220Vac

H 横式
V1 12~36Vdc

S 竖式
CH6选型要点
1.确定仪表尺寸、横式或竖式。
2.确定仪表工作电源,24Vdc或220Vac
3.确定是否需要变送输出,既是否需要4-20MA信号输出功能,该功能为选项,影响仪表价格。
ch6系列仪表
CH6型号举例
CH6/A-HRTB1VO 160x80横 万能输入 2路继电器报警输出 外供24VDC 工作电源220VAC
CH6/A-HRTB1VO
CH6/A-HRTA1B1V0 160x80横 万能输入 2路继电器报警输出 4-20MA输出 外供24VDC 工作电源220VAC
CHT/A-HRTA1B1V0
CH6/A-SRTB1VO 80x160竖 万能输入 2路继电器报警输出 外供24VDC 工作电源220VAC
CH6/A-SRTB1VO
CH6/B-FRTB1VO 96x96 万能输入 2路继电器报警输出 外供24VDC 工作电源220VAC
CH6/B-FRTB1VO
CH6/C-HRTB1VO 96x48横 万能输入 2路继电器报警输出 外供24VDC 工作电源220VAC
CH6/C-FRTB1VO
CH6/C-HRTA1B1V0 96x48横 万能输入 2路继电器报警输出 4-20MA输出 外供24VDC 工作电源220VAC
CH6/C-HRTA1B1V0
CH6/C-HRTB1V1 96x48横 万能输入 2路继电器报警输出 外供24VDC 工作电源24VDC
CH6/C-HRTB1V1
CH6/D-FRTB1VO 72x72 万能输入 2路继电器报警输出 外供24VDC 工作电源220VAC
CH6/D-FRTB1VO
CH6/E-FRTB1VO 48x48 万能输入 2路继电器报警输出 外供24VDC 工作电源220VAC
CH6

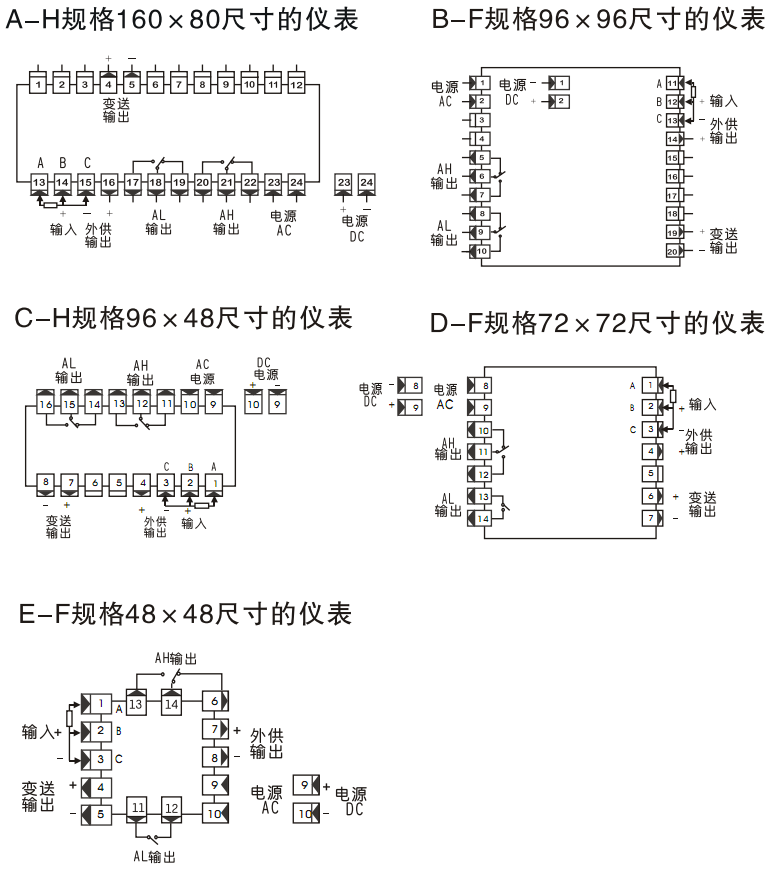

CH6系列仪表型号规格端子图

特别提示: CH6系列显示控制仪,是北京尺度(Chidu)方圆公司生产的经典产品,广泛应用于工控领域,近来,发现市场上出现假冒产品。恶意冒充我公司CH系列仪表,以次充好,甚至说是进口产品,欺骗用户,已有多家用户上当受骗。 CH系列产品,是尺度方圆(CHidu fangyuan)拼音字母简写。请客户注意分辨,以免造成损失。确认电话:010-87273800
