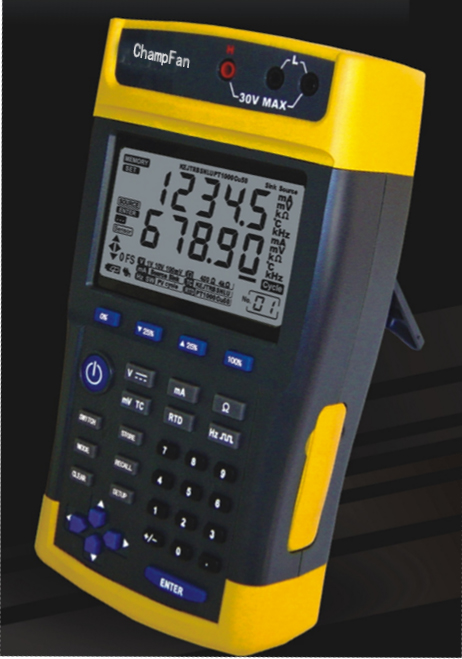

CHA100信号发生器 |
|
概述:
CHA100型多功能信号发生器,又称多功能信号源
模拟输出电压、电流、mv、电阻、频率、热电偶、热电阻、开关量等多种热工信号,带24V回路供电功能,带毫安吸入功能。
功能强大、精度高、体积小、携带方便、使用简单。
1. 电压输出:-10.00 ~ 120.00mV,0 ~ 1.2000V,0
~ 12.000V
2.电流输出:0 ~ 24.000mA,负载电阻:0 ~ 750Ω
3.电阻输出:0 ~ 400.00Ω,0 ~ 4000.0Ω
|
|
|
4.连续脉冲输出:2
~ 100.0Hz,0 ~ 1000.0Hz,0 ~ 10kHz
5.脉冲计数模式:0 ~ 99.999cycles
6.开关量输出:分为开关量频率输出,开关量脉冲输出;
最大开关电流电压:+28V/50mA
7.热电阻输出:Pt100, Pt1000, Cu50
8.热电偶输出:分度号:S,R,B,K,N,E,J,T
9.回路电流:24V,最大输出电流25mA,有短路保护
10.仪表电源:4节1.5V电池供电,或用电源适器供电
11.精度(全部功能):±0.05% ~ ±0.02%FS
12.外形尺寸:240×130×60(mm)
13. 重量:0.7kg |
|

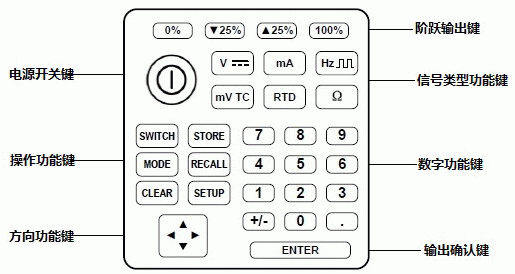

CH1100信号发生器按键示意图 |
|
|

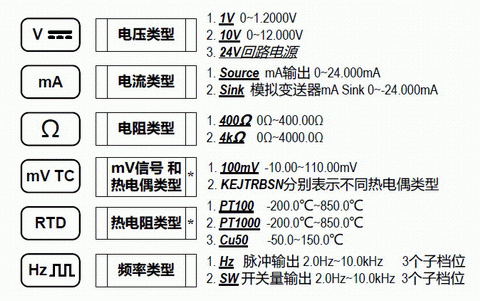

CH1100信号发生器信号类型键介绍 |
|
|

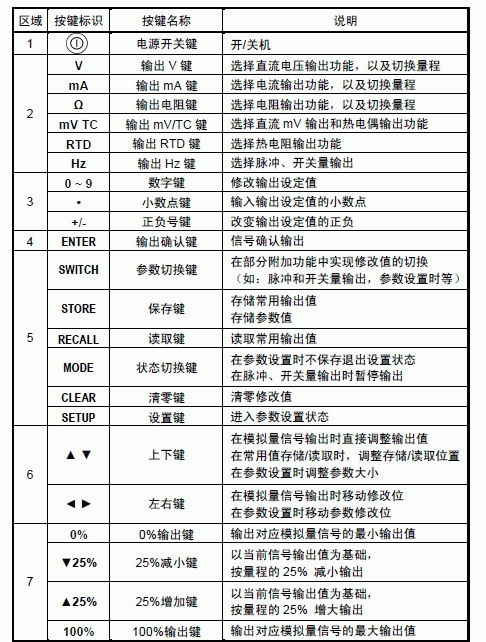

CH1100信号发生器功能键介绍 |
|
产品随机附件
(1)使用说明书和合格证各一份; (2)信号输出线三条,线长1.2米;
(3)4节AA(1.5V)电池; (4)配套电源适配器一只;
(5)配套鳄鱼夹三支;
|
|
