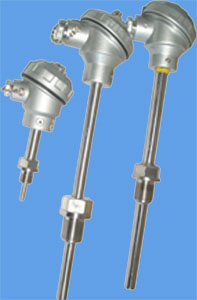

| JWB/C型温度传感器/变送器 |
 |
|
JWB/C温度变送器
|
|
| JWB/C型温度传感器/变送器用途： |
| 广泛应用于电力、石油、化工、电力、冶金、医药、建材、科研等防爆工业领域的温度测量与控制，特别适合于自动化、计算机测控系统。可在恶劣的环境下使用，具有防爆、防潮、防水、防震、防有害气体侵蚀的能力。
|
| 一、JWB型一体化温度变送器 |
| JWB一体化温度变送器是一种接触式测量温度的现场仪表，通常与其相应的二次仪表或计算机采集系统配套使用，可准确测量生产工作过程中各种介质或物体的温度。（使用范围－200℃－1600℃）JWB一体化温度变送器是在温度传感器的防水接线盒内安装了变送模块，传感与变送一体化，从而输出4―20MA等标准模拟信号。其中变送模块选用专用芯片进行放大和线性化处理，提高了传感器测量精度，冷端无需补偿，负载能力大，信号传输距离远，抗干扰能力强。
|
| 主要技术指标： |
|
| 1．供电电压：24VDC |
| 2. 精 度：A级0.25、B级0.5 |
| 3．输出形式：4—20MA，0—10MA，0—5V，1---5V
|
| 4. 量 程：－200℃－1600℃内任意量程 |
|
5．防爆标志：ExdIICT6，安装：螺纹或法兰安装
|
| 6．储存环境：-20—-70℃ |
| |
| 二、JWC温度传感器
在WZ系列热电阻、WR系列热电隅的基础上，严格按照国家标准、根据各行业使用及现场环境、以及国外的同类产品、又进行改进和创新，使产品使用更方便、更可靠。
|
| 主要技术指标：（参照WZ热电阻，WR热电偶） |
| 1.WZ热电阻 |
|
产品型号
|
测量范围
|
分度号
|
级别
|
允许温差℃
|
| WZP |
-200——500℃ |
PT100 |
A |
±（0.15＋0.002∣T∣） |
| B |
±（0.15＋0.002∣T∣） |
| WZC |
-50——150℃ |
CU50 |
|
±（0.15＋0.002∣T∣） |
|
|
|
|
|
|
| |
| 2.WR热电偶 |
|
热电偶
|
分度号
|
精度等级与误差
|
测温范围℃
|
|
Ⅰ级
|
Ⅱ级
|
Ⅲ级
|
|
铂铑10-铂
|
S
|
1℃
|
1.5℃
|
--
|
0--1300
|
|
铂铑30-铂铑6
|
B
|
--
|
1.5℃
|
4℃
|
0--1600
|
|
镍铬-镍硅
|
K
|
1.5℃
|
2.5℃
|
--
|
0--1100
|
|
镍铬-铜镍（康铜）
|
E
|
1.5℃
|
2.5℃
|
--
|
0--800
|
|
铜－铜镍（康铜）
|
T
|
1.5℃
|
2.5℃
|
--
|
0--750
|
|
铁－铜镍（康铜）
|
J
|
1.5℃
|
2.5℃
|
--
|
0--750
|
|
| |
| 产品选型表： |
|
代码
|
说 明
|
|
JWB
|
一体化防爆温度变送器
|
|
分度号
|
∕
|
P：pt100 C:
cu50测量范围－200－400℃
|
|
/
|
S , B , K ,
E , T , J 测量范围0－1600℃
|
|
安装方式
|
1
|
光杆无固定装置
|
|
2
|
螺纹安装（M20×1.5，M12×1.5）
|
|
3
|
卡套螺纹安装（M20×1.5，M12×1.5）
|
|
4
|
法兰安装
|
|
接线方式
|
1
|
引线式
|
|
2
|
航插式
|
|
3
|
防水接线盒
|
|
4
|
防爆接线盒
|
|
传感器保护管直径
|
3,4,5,6,8,10,12,16,20mm
|
|
注：非标产品，可根据实际要求来定做，比如贴片式、外缚式安装的（可测管道等表面温度）
|
|
| |
|
